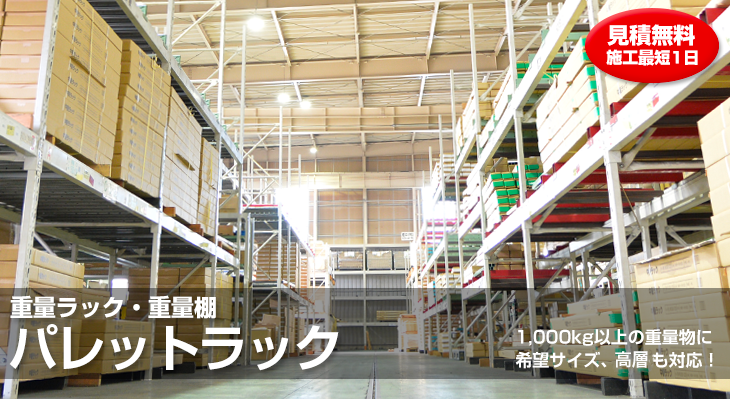

パレットラック - 重量ラック 大型棚 -

  • 受注生産品
  • 納期ご相談
  • ※現場調査
  • 見積もり無料

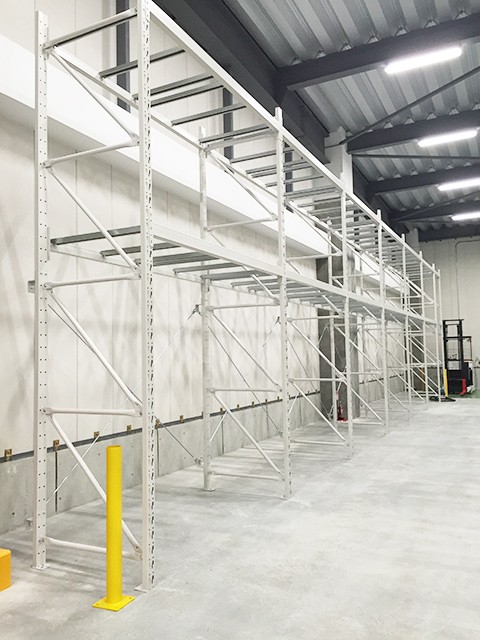

パレットラックとは

パレットラックは一段あたり1t~3t(1,000kg~3,500kg)積載できる物流倉庫などでは最も活用される保管設備。
主にパレットの積載を目的とした棚ですが、オプションとして棚板などパレット積み以外での収納も可能です。

お客様のご要望に合わせた形で

パレットラックは受注生産品のため、お客様の設置環境に合わせてサイズ選定することができます。
受注生産ながら国内生産・完成後即出荷による最短サイクルにての導入が可能となっております。
(※工場稼働状況により変動あり)

日本工業規格「産業用ラック(パレットラック)」Z0620準拠


日本全国で施工が可能。

各地の施工専門の作業員が現場で設置します。

図面から設置条件、納期、施工日の状況などを伺い、当日現場にお伺いして設置させて頂いております。

実績・スピード共にとても評価いただいている職人です。咄嗟の対応が必要となる場合でも経験により機転をきかせスムーズな設置を心がけますのでご安心ください。

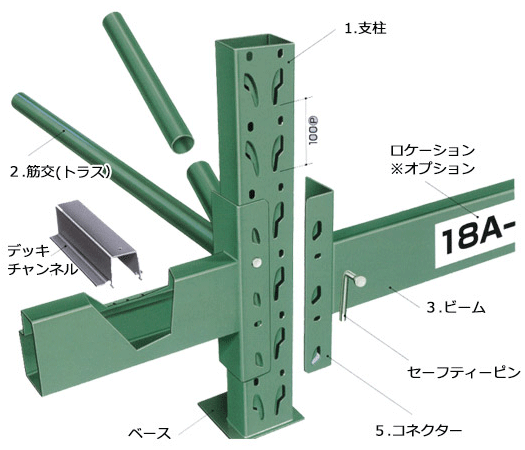

仕様

1.支柱
座屈やねじれに最も強い角パイプを採用。
2.筋交い(トラス)
水平力に対し、抜群の強度を発揮します。
3.ビーム
梁材として理想的なワンピース形状ボックス断面、横座屈の心配もなく荷重をガッチリ受け止めます。
4.デッキチャンネル
曲げに強い断面形状、はめ込み式なので容易に取付が可能です。(メッキ鋼板製)
5.コネクター
荷重が加われば加わる程、締まる形状。

段あたり1トン~3.5トンの耐荷重 JIS Z0620準拠

●塗装色

下記2色を標準塗装色としています。
別色・メッキ対応については、担当者までお問い合わせください。

  • ホワイトグレー(日塗工No.YN-80近似、マンセル値2.5PB8.5/1 3分艶消し)
  • ライトグリーン(日塗工No.YN-39-60D近似、マンセル値10GY6/2)

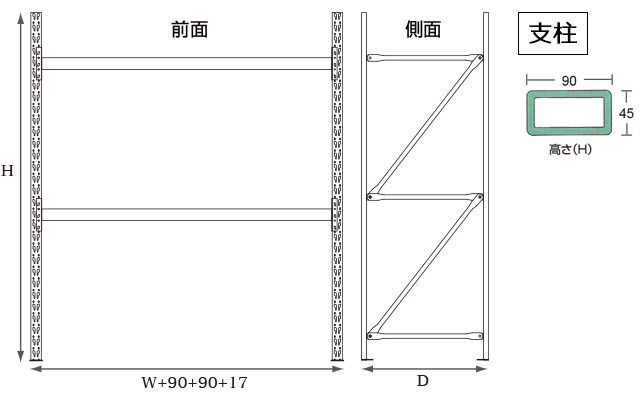

寸法図

ビーム

B-100
コード 長さ(mm) 目安荷重(kg/段)
B-1021 2100 1800
B-1023 2300 1500
B-1025 2500 1300
B-125
コード 長さ(mm) 目安荷重(kg/段)
B-1225 2500 2400
B-1227 2700 2100
B-1230 3000 1700
B-150
コード 長さ(mm) 目安荷重(kg/段)
B-1527 2700 3200
B-1530 3000 2700

サイズの目安

高さ 1,500 ~ 6,000 (100mm刻み)
横幅 1,200 ~ 3,500 (100mm刻み)
奥行 600 ~ 1,500 (100mm刻み)

受注生産の為、記載サイズ以外も可能です。詳しくは担当者までお問い合わせください。

アンカー施工部分

アンカーを打ち付け、パレットラックと地面を固定させることによって安定性を確保します。(アンカー施工はコンクリート面に限ります)

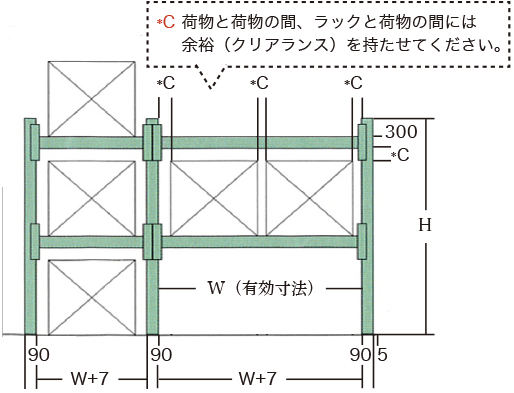

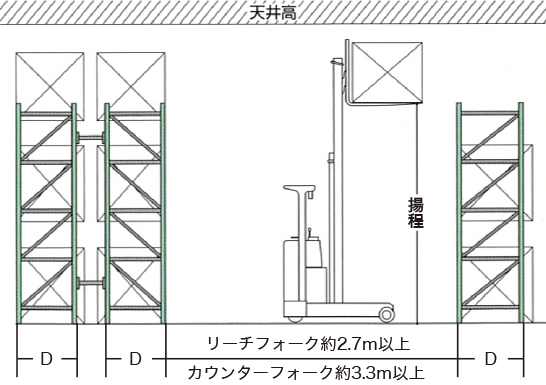

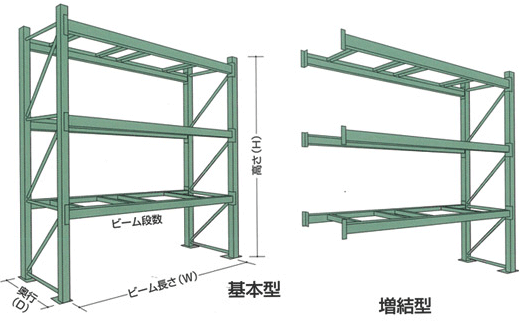

パレットラック寸法の選定

下図の寸法を基準にし、フォークリフト、天井高さ、床面状態も含め現場の確認を行ってください。

お使いのパレットからサイズを選定させていただきます。詳細は担当者がヒアリングし、最も適したものをご提案致します。

高い耐震性能(検査済み)

収納保管において、耐震強度は欠かせません。独自製法によるラック支柱とビームを採用。従来のC形開放断面と比較し、格段の強度と安全性を発揮。耐震テストなど様々な試験を行い、震災規模の揺れにも耐えうる高強度設計を実現しました。

日本工業規格 産業ラック(パレットラック) Z0620準拠
支柱とビームは角パイプ構造 (独自製法/製法特許)

各部材ごとのこだわりと精度

  • 水平力に対し抜群の強度を発揮するよう、筋交(トラス)を設置しています。
  • ビームは梁材として理想的なワンピース形ボックス断面を採用。横座屈の心配もなく、荷重をガッチリと受け止めます。
  • デッキチャンネルは曲げに強いハット形断面。はめ込み式なので容易に取付が可能です。(メッキ鋼板製)
  • コネクターは、荷重が加われば加わるほど締まるクサビ形状を採用しています。

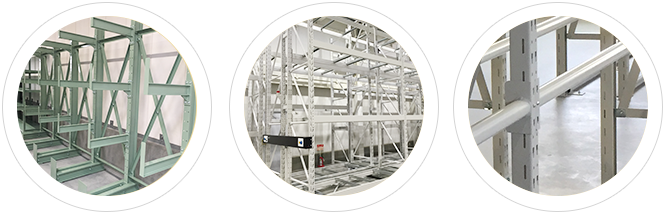

用途・設置場所・サイズなどさまざまなニーズに対応

  • 倉庫への大量導入
  • 高層仕様
  • 屋外設営

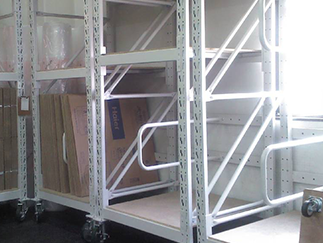

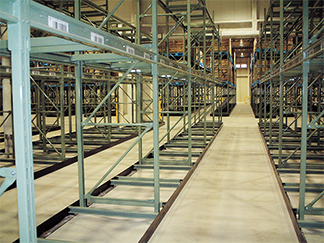

  • レール移動式
  • メッキ加工
  • 長尺保管向け(幅広)
  • パイプビーム仕様
  • プッシュ式

バーラックやタイヤラック、ドライブインラック・プッシュラックなど用途にあわせた最適な特殊仕様の収納、物流設備をご提案することも可能です。

豊富なオプション類

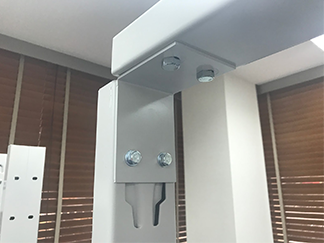

  • 天つなぎ

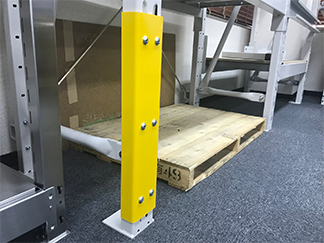

  • 支柱ガード

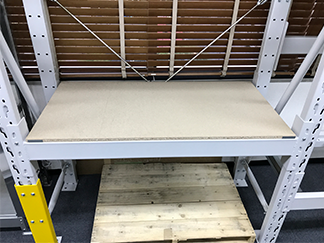

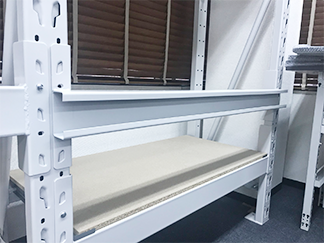

  • パーチクルボード(木製)
    ※品不足による出荷規制の為、ご注文時点の在庫状況によってご用意が出来ない場合がございます。

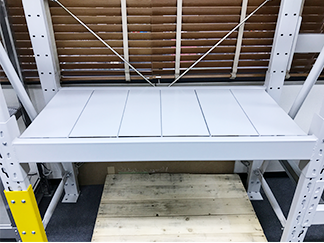

  • スチール棚板(フロア材)
  • 背つなぎ

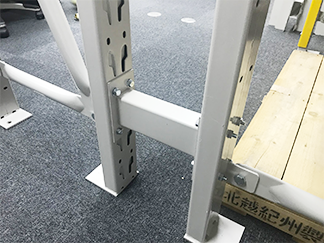

  • 背面ビーム
  • アスファルトベース

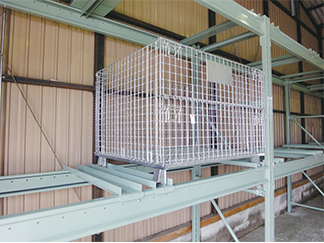

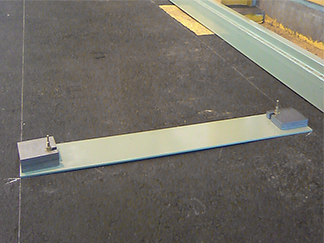

  • スキッドサポート
  • ガイドレール

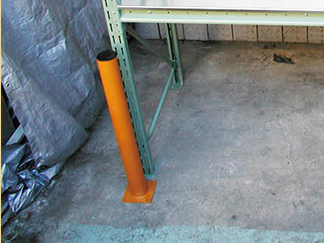

  • 安全ポール

上記オプションにない場合でも用途にあわせ特注にてご提案させていただく事ができます。

中間に仕切りをつけた形で立てかけて収納することが出来るようにしました。

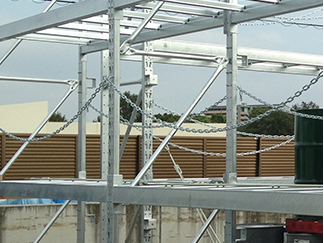

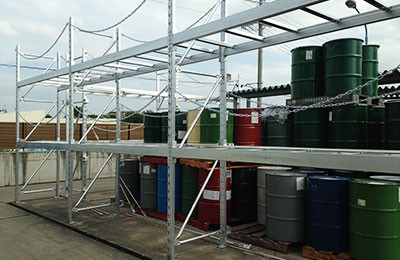

積載物の落下防止としてチェーンをかけれるようにすることもできます。

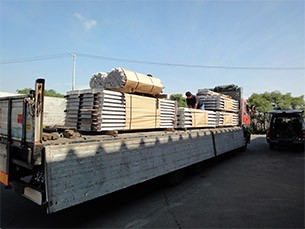

製品のお届けについて

ご注文をうけたパレットラックはリフトで直接荷降ろしできる状態で出荷させていただきます。

チャーターでは日時指定いただけますので、必ず荷受け、設営できる日時にてご指定をお願いいたします。

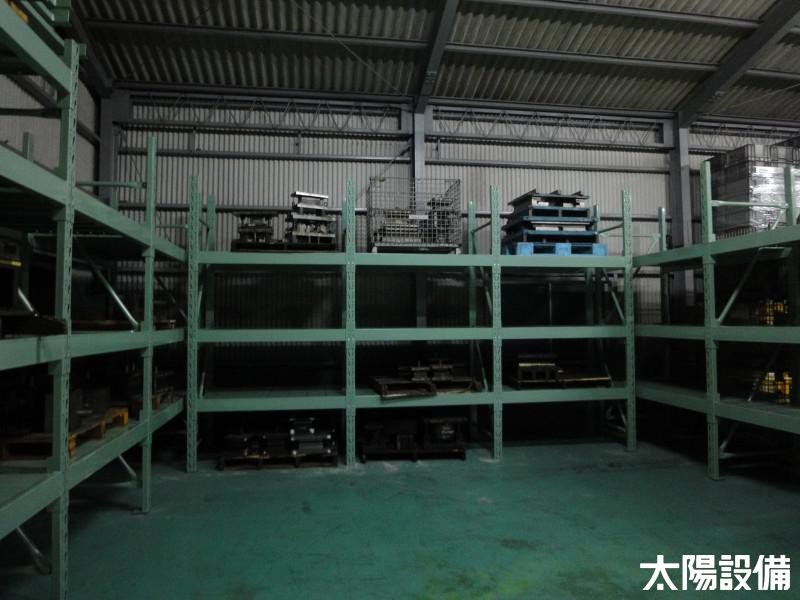

設置事例

様々な条件下での設置実績がございます。掲載出来ないのもあり、一例のご紹介となります。

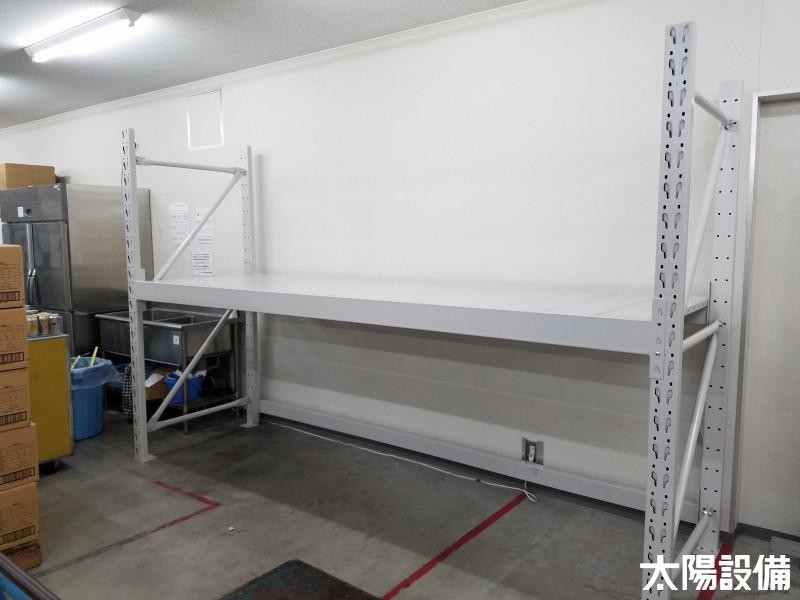

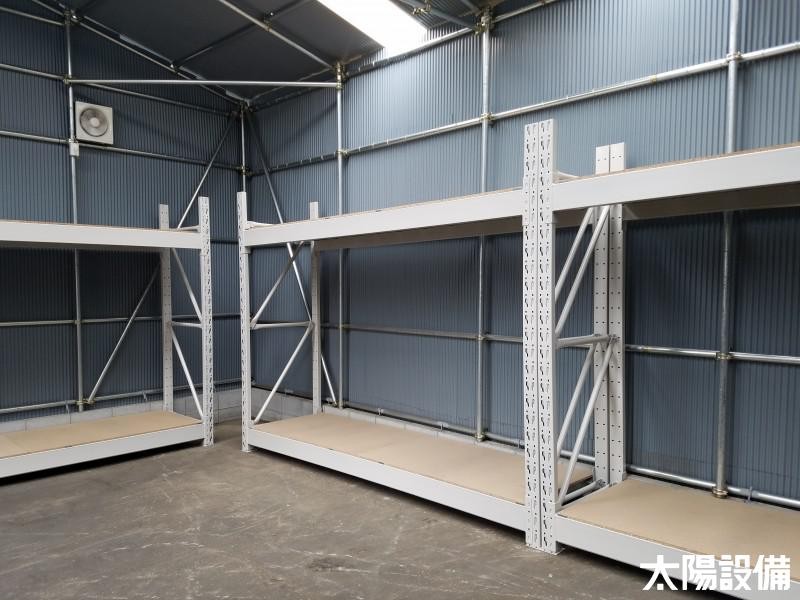

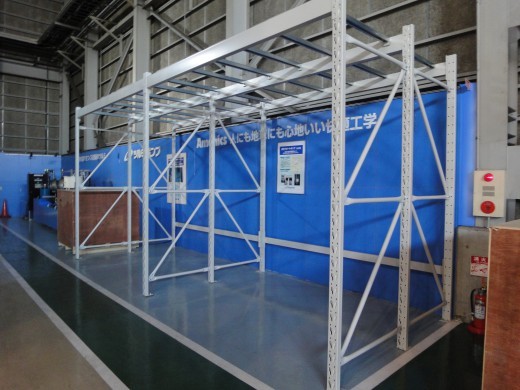

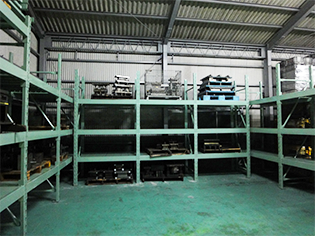

重量棚 パレットラックを納品致しました。通常はパレット収納を前提としたラックのため、板張りではなく、フレーム構造のみになっています。

段数を1段で設定して板を貼っています。上段は1t以上載せられる仕様ですので、様々なものが収納でき下段はキャスター付きの台車などをそのまま入れられるようになっています。

1段に1000kg以上積載できるパレットラックに、専用の板を取り付けることで 様々な形状のものを収納できる、汎用性の高い仕様にすることができます。 金型が載せられるほどの耐荷重もご用意できます。

場所:京都府
設置種別:パレットラック

パレットラックは日本国内で製造・出荷しております。

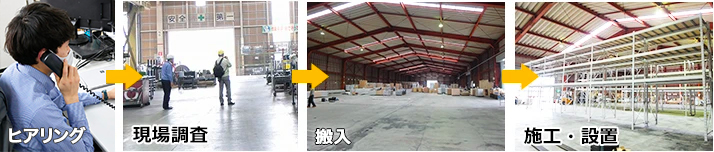

お問い合わせから搬入、設置完了までの流れ

  1. 電話・メールからお問い合わせ

    0120-17-9341までお電話いただくか、メール(こちら)よりお問い合わせください。

  2. ヒアリング(または現場調査)

    担当が1つ1つお伺いします。ヒアリングや図面での不明点、内容により現場調査も行います。詳しく希望をお伝えください。

  3. 製造納期・施工日見積もりの送付

    希望納期、現場での施工日の調整を行い、見積書をあわせて作成いたします。(※見積もり段階では納期の確約となりません)

  4. お支払方法に基づく決済確認後の手配

    ご契約となりましたら、早急に手配をすすめます。施工日に合わせ製造、施工業者と当日の詳細を決定します。

  5. 搬入および施工設置完了

    当日の指定時刻より施工開始いたします。数日かかる場合もありますが随時報告いたします。施工完了後、お引渡しとなります。

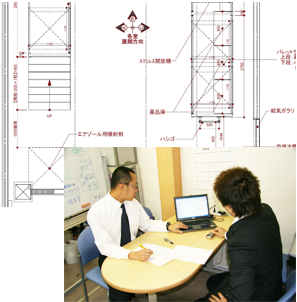

図面検討段階から設置まで
トータルサポート

パレットラック(重量ラック・重量棚)は頑丈性とリフトを使いながら直接荷物の出し入れが容易に行えること、希望に基づいた立体的スペース活用の幅からも、企業にご利用頂く機会の多い製品です。

重量棚に関しては専門的な知識や空間利用に関する経験などがないと、思わぬ配置ミスや手配ミスに繋がりかねません。 太陽設備では図面での検討段階からご相談に乗り、提案する事が可能ですので、ご安心ください。
