スチールラック1,000kg/段 製品仕様
■スチールラック(ボルトレス棚)
- 耐荷重
- 1,000kg/段
- 総耐荷重
- 5t
- 色
-
グレー
※受注生産にてホワイトグレーも対応可能です。
- サイズ:高さ
- 900mm, 1200mm 1500mm 1800mm 2100mm 2400mm
- サイズ:横幅
- 900mm 1,200mm 1,500mm 1,800mm
- サイズ:奥行き
- 450mm 600mm 750mm 900mm
- 実寸法
- ※実寸法は呼称寸法、各耐荷重毎に異なります。 →詳細はこちら
- 段の変更
- 2.5cm毎 (25mm) 上下移動可能
- 素材
- スチール
- 塗装
- メラミン焼付け塗装
- ※1段あたりの耐荷重は静止状態での均等荷重での算出となります。
- ※スチール棚の段数・寸法により1台あたりの最大積載可能荷重は変化します。

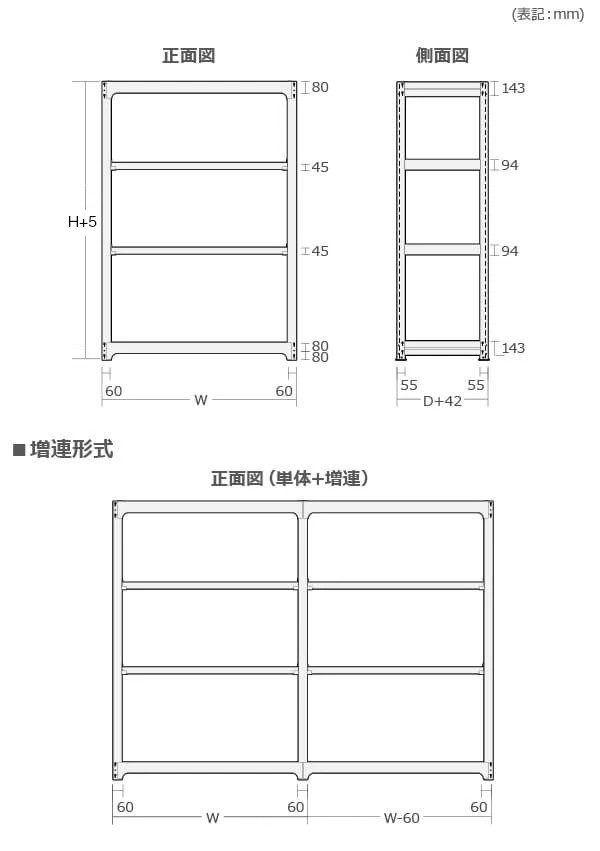

寸法図(単体)

高さ | 表記 | 900 | 1200 | 1500 | 1800 | 2100 | 2400 |
---|---|---|---|---|---|---|---|
外寸 | 905 | 1205 | 1505 | 1805 | 2105 | 2405 | |
横幅 | 表記 | 900 | 1200 | 1500 | 1800 | ||
外寸 | 900 | 1200 | 1500 | 1800 | |||
棚板実寸 | 775 | 1075 | 1375 | 1675 | |||
奥行き | 表記 | 450 | 600 | 750 | 900 | ||
外寸 | 492 | 642 | 792 | 942 | |||
棚板寸法 | 450 | 600 | 750 | 900 |
- ・本体外寸は、H+5、W・は呼称寸法どおり、Dは+42mmです。
- ・有効幅はW-125、Dは寸法どおりです。
- ・耐荷重は、1段あたりの平均加重を表します。
- ・支柱を共有できるため、連結時のWは柱分の幅(60)が短くなります。
例)横幅1800の単体と横幅1800の連結を繋げた場合、 → 1800+(1800-60)=3540
※単位はミリ(mm)

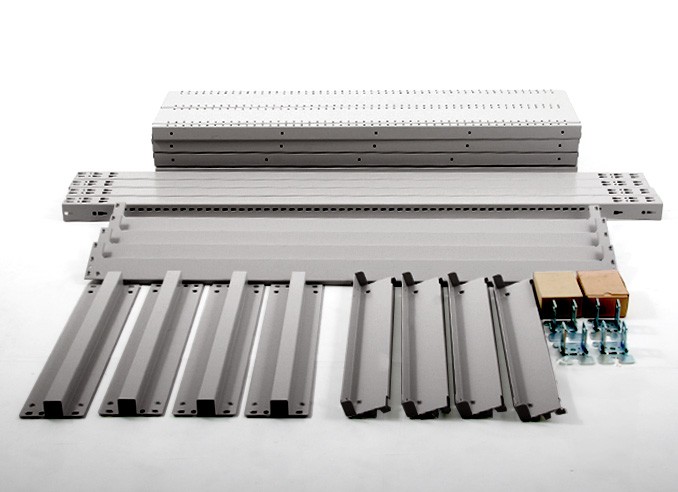

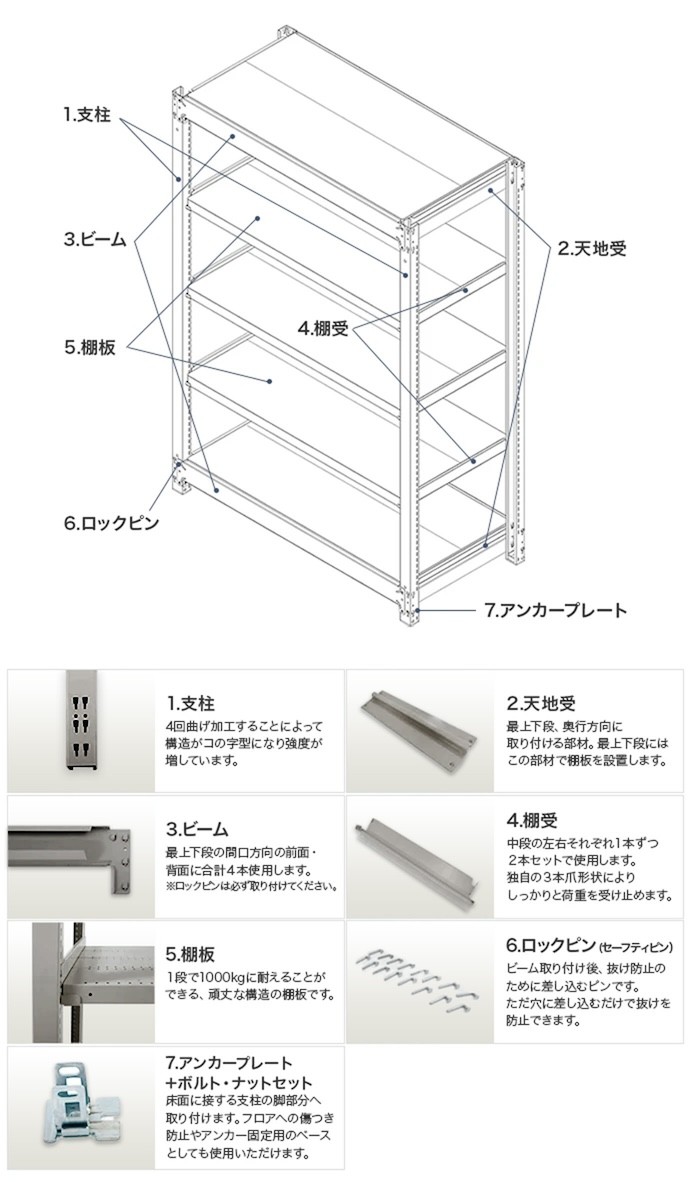

お送りする各部材の数(1台で算出)
※1台に必要な部材です(上記部材名称でも記載)
- ・支柱×4本
- ・棚板×(段数分)
- ・ベース金具×4個
- ・ベースキャップ×4個
- ・棚受け×(段数×2)個
- ・天地受け×4個
- ・ビーム×4本
- ・ロックピン×16個
※簡易説明書は付属しております
