スチールラック120kg/段 製品仕様
■ 軽量スチールラック（アングル棚）
- 耐荷重
- 120kg/段 (均等静止荷重）
- 総耐荷重
- 800kg（1台あたり）
- 色
- ホワイトグレー
- サイズ：高さ
- 900mm 1,200mm 1,500mm 1,800mm 2,100mm 2,400mm
- サイズ：横幅
- 875mm 1,200mm 1,500mm 1,800mm
- サイズ：奥行き
- 300mm 450mm 600mm
- 実寸法
- ※実寸法は呼称寸法、各耐荷重毎に異なります。 →詳細はこちら
- 段の変更
- 5cm毎 (50mm) 上下移動可能
- 素材
- スチール
- 塗装
- メラミン焼付け塗装
- 組立てに必要な道具
- ドライバー（購入時に付属）
- オプション品
- こちらをご確認下さい。
- ※1段あたりの耐荷重は静止状態での均等荷重での算出となります。
- ※スチール棚の段数・寸法により1台あたりの最大積載可能荷重は変化します。
- ※BCフックでの使用の場合、耐荷重は100kg/段となります。
- ※棚板裏面の梁については、サイズによっては取付されておりません。

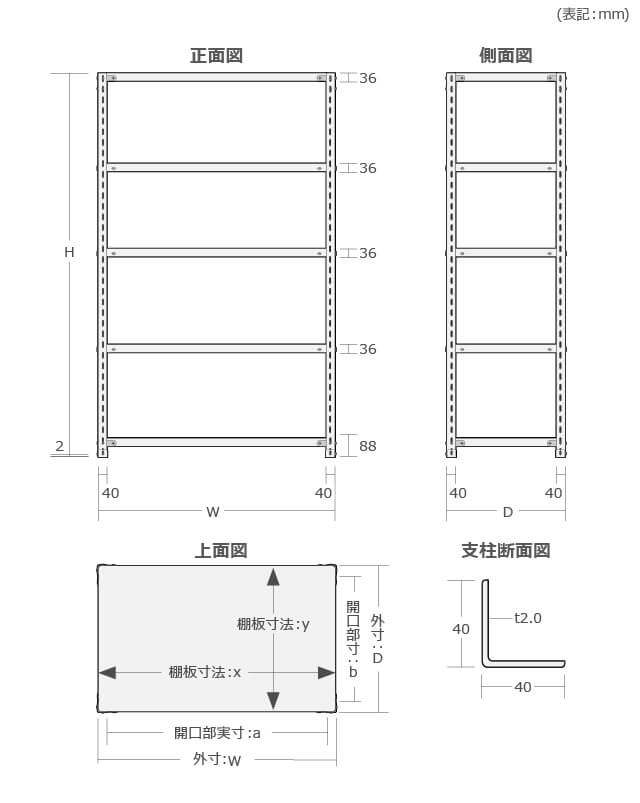

寸法図（単体）
| 高さ | 呼称寸法 | 900 | 1200 | 1500 | 1800 | 2100 | 2400 |
|---|---|---|---|---|---|---|---|
| 外寸法(H) | 902 | 1202 | 1502 | 1802 | 2102 | 2402 | |
| 横幅 | 呼称寸法 | 875 | 1200 | 1500 | 1800 | ||
| 外寸法(W) | 881 | 1206 | 1506 | 1806 | |||
| 棚板寸法(x) | 875 | 1200 | 1500 | 1800 | |||
| 開口部寸法(a) | 801 | 1126 | 1426 | 1726 | |||
| 奥行き | 呼称寸法 | 300 | 450 | 600 | |||
| 外寸(D) | 306 | 456 | 606 | ||||
| 棚板寸法(y) | 300 | 450 | 600 | ||||
| 開口部寸法(b) | 226 | 376 | 526 |
- ・外寸 ＝ 呼称寸法 + 6mm
- ・棚板実寸 ＝ 呼称寸法
- ・間口は寸法柱分の幅(40)×2を差し引いた数字となります。 W-80mm
- ・耐荷重は、1段あたりの平均均等加重を表します。
記載寸法は支柱位置基準での外寸表示となります。ボルトの締め方によって外寸は前後します。

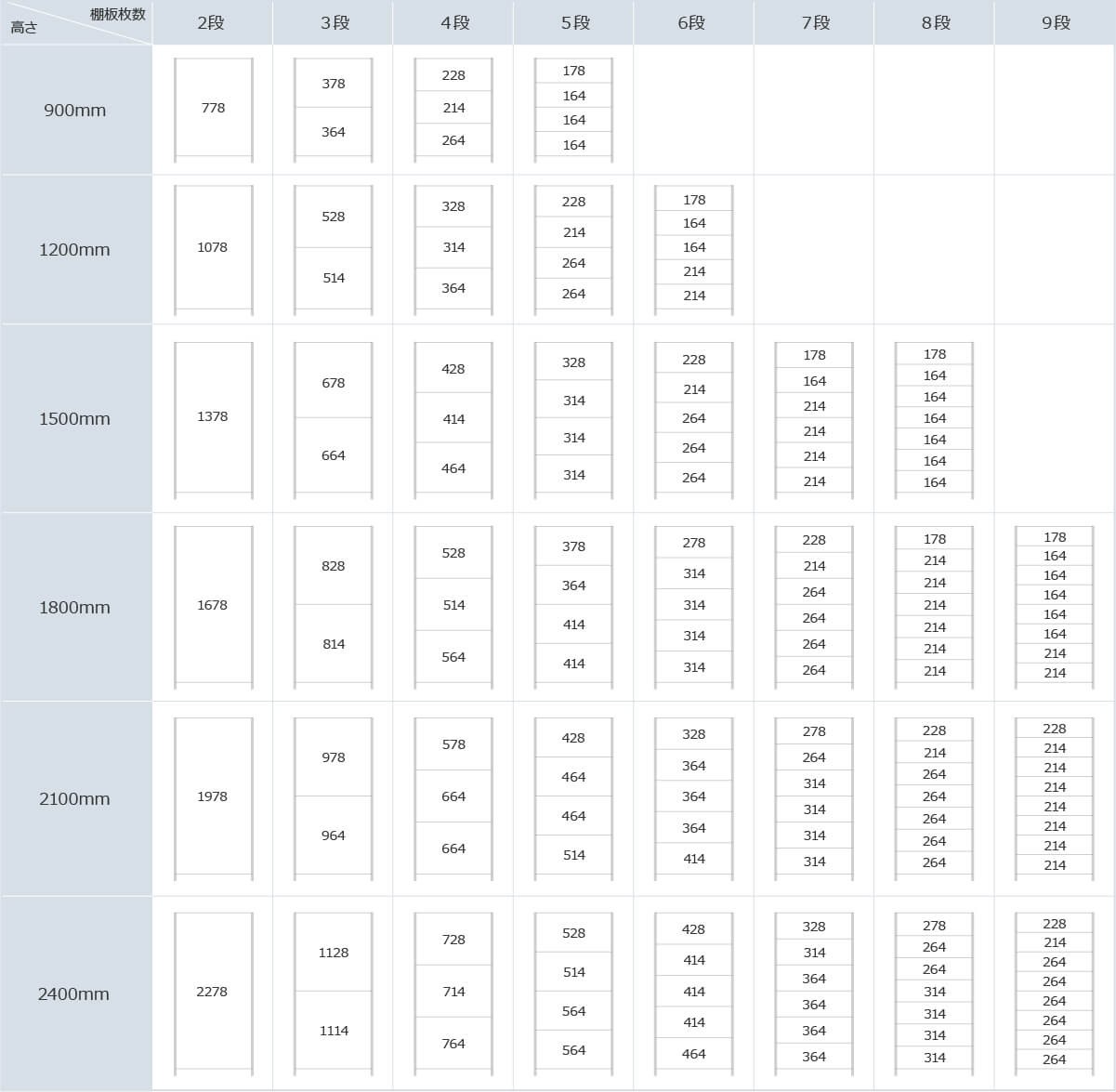

※ 段間隔はあくまで目安であり、中間棚の段位置は自由に変更が可能です。
※ 段数も購入後からでも追加することが出来ます。

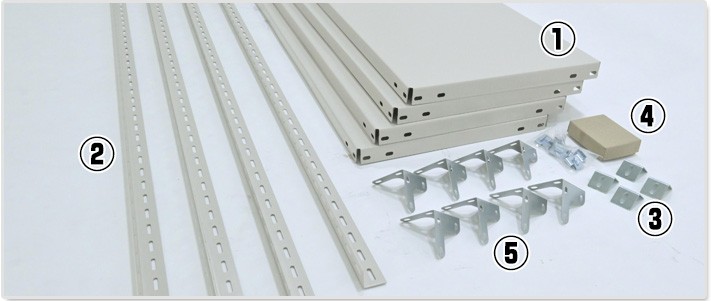

- 1.棚板
- 厚み35mmの平板です。
- 2.支柱
- L字型に曲げ加工をし、等間隔で段位置変更用の穴をあけております。
- 3.ベースプレート
- 土台を支えるプレートです。支柱で傷がつかないように、かつ安定させる為に設置します。
- 4.ボルト・フック
- 棚板を支柱にひっかける際の固定形式としてボルトとフックどちらも付属してます。
- 5.コーナープレート
- 棚の最上段、最下段の各ボルト固定時に設置する強化プレート。

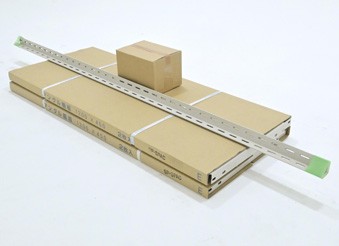

お送りする各部材の数（１台で算出）
※1台に必要な部材です
- ・支柱×4本
- ・棚板（段数分）
- ・ベースプレート×4個
- ・コーナープレート×8個
- ・ボルト×一式（箱に多めに入っております）
- BCフック（段数×４個）
※ドライバー・簡易説明書は付属しております
