スチールラック200kg/段 製品仕様

■軽中量スチールラック(ボルトレス棚)

耐荷重
200kg/段(均等静止荷重)
総耐荷重
1200kg(1台あたり)
ホワイトグレー
サイズ:高さ
900mm 1,200mm 1,500mm 1,800mm 2,100mm 2,400mm
サイズ:横幅
900mm 1,200mm 1,500mm 1,800mm
サイズ:奥行き
300mm 450mm 600mm
実寸法
※実寸法は呼称寸法、各耐荷重毎に異なります。 →詳細はこちら
段の変更
5cm毎 (50mm) 上下移動可能
素材
スチール
塗装
メラミン焼付け塗装
オプション品
こちらをご確認下さい。
製造元
双福鋼器
  • ※1段あたりの耐荷重は静止状態での均等荷重での算出となります。
  • ※スチール棚の段数・寸法により1台あたりの最大積載可能荷重は変化します。

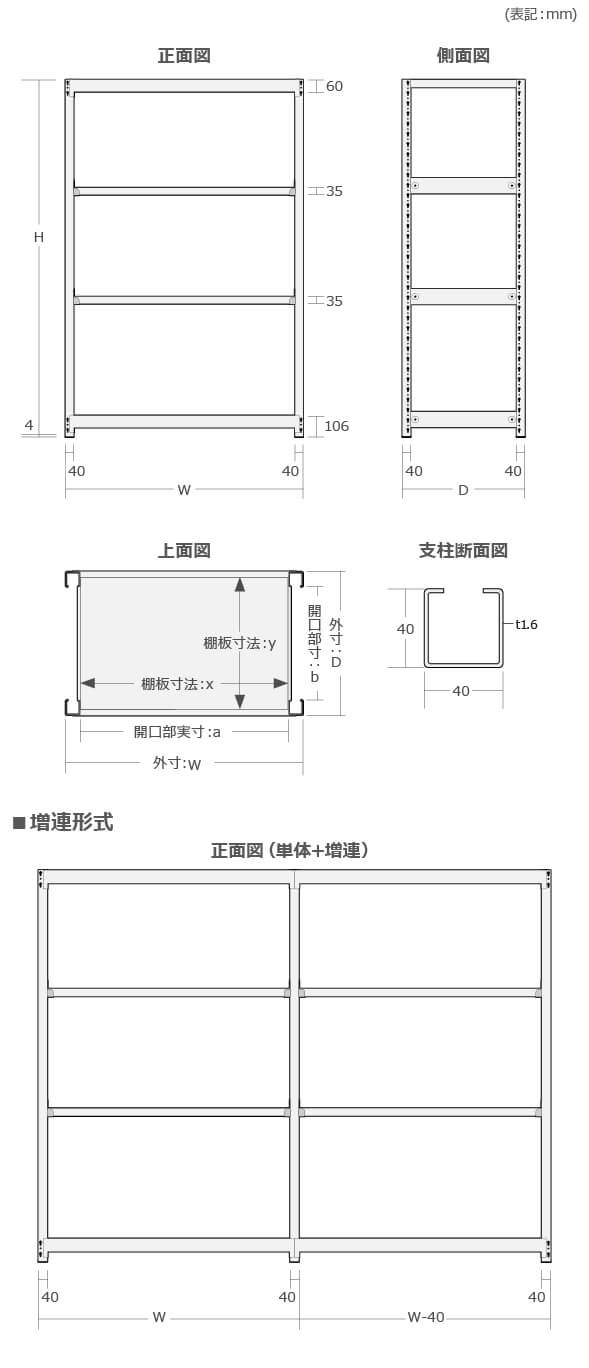

寸法図(単体)

正面図・側面図・平面図・支柱
高さ 呼称寸法 900 1200 1500 1800 2100 2400
外寸法(H) 904 1204 1504 1804 2104 2404
横幅 呼称寸法 900 1200 1500 1800
外寸法(W) 900 1200 1500 1800
棚板寸法(x) 816 1116 1416 1716
開口部寸法(a) 820 1120 1420 1720
奥行き 呼称寸法 300 450 600
外寸(D) 300 450 600
棚板寸法(y) 273 423 573
開口部寸法(b) 220 370 520
  • ・本体外寸は、H+3、W・Dは寸法どおりです。
  • ・耐荷重は、1段あたりの平均加重を表します。
  • ・支柱を共有できるため、連結時のWは柱分の幅(40)が短くなります。

例)横幅1800の単体と横幅1800の連結を繋げた場合、→1800+(1800-40)=3560
※単位はミリ(mm)

記載寸法は支柱位置基準での外寸表示となります。ボルトの締め方によって外寸は前後します。

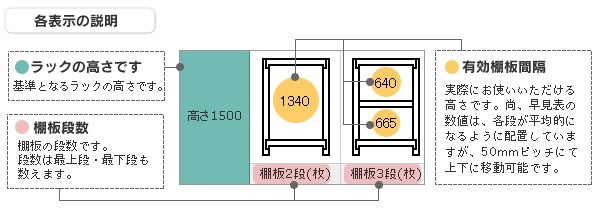

各表示の説明

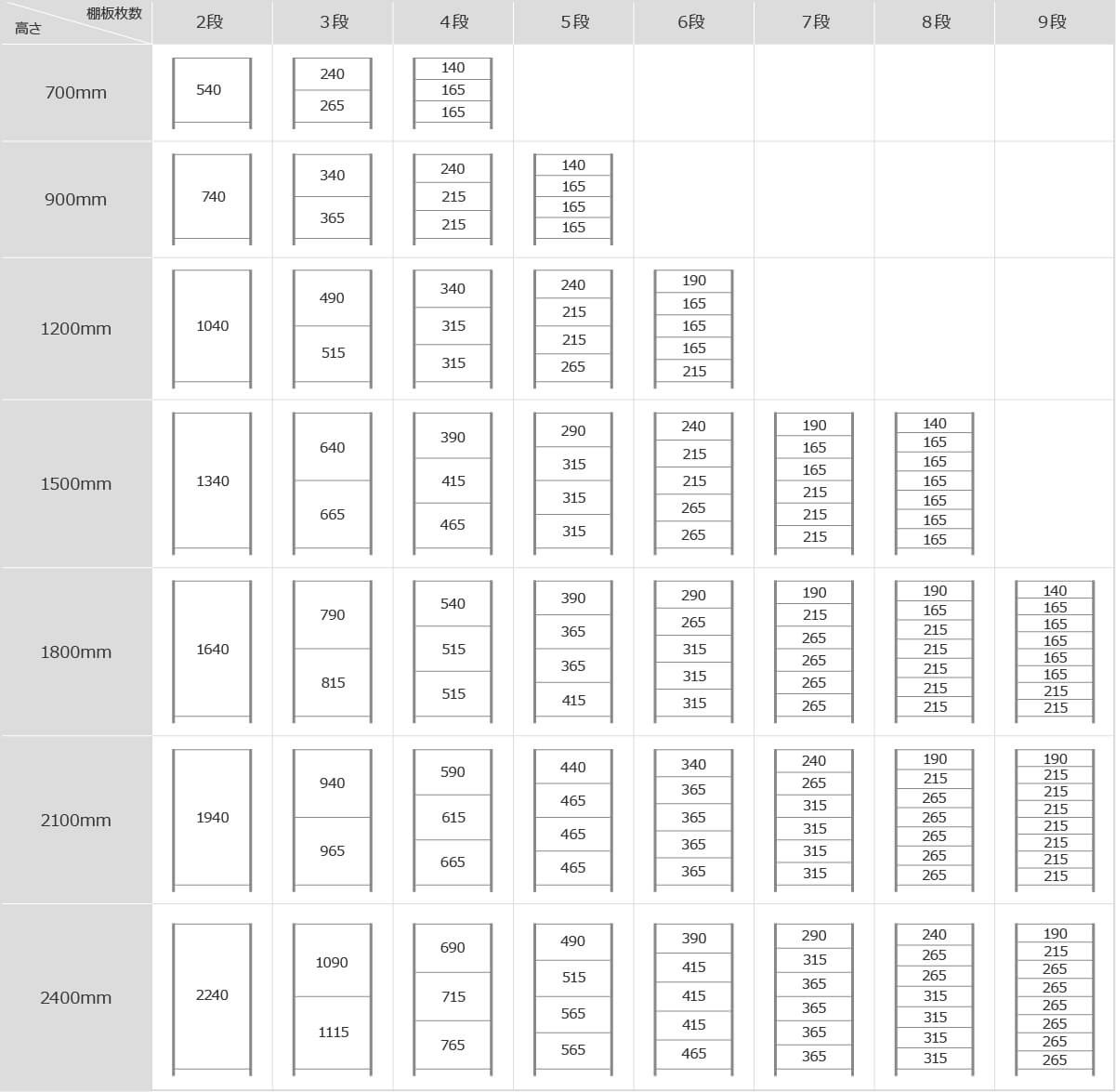

下の表はスチールラックを正面から見た図です。各高さ毎の最低段数~最大段数までの、棚板間隔の数値を表しています。最上段最下段以外は全て50mm単位で移動可能。

段間隔

※ 段間隔はあくまで目安であり、中間棚の段位置は自由に変更が可能です。

※ 段数も購入後からでも追加することが出来ます。

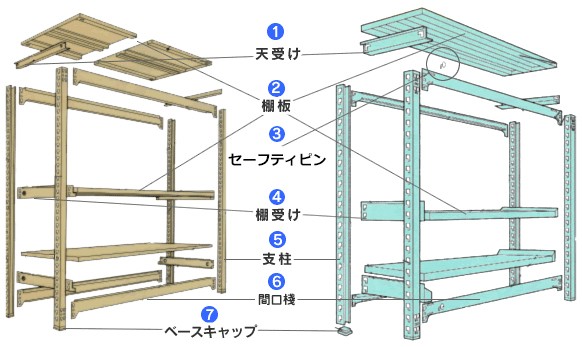

部材
1.天受け
最上段に取り付ける棚板です。独自の爪形状によりしっかりと荷重を受け止めます。
2.棚板
間口方向を角状にまげているため、抜群の耐久性・頑丈さを誇ります。
3.セーフティピン
間口棧と支柱をかみ合わせたあとに、抜け防止用として取り付けるピンです。特別な作業はいらず、穴にはめるだけです。
4.棚受け
中段・再下段に取り付ける棚板です。独自の爪形状によりしっかりと荷重を受け止めます。
5.支柱
四回曲げ加工することによって構造がC字型(コの字型)になり強度がUPしています。棚板の間隔は50ミリピッチで高さの調節が行えます。
6.間口棧
独自の形状により、両サイドの横揺れを防ぎます。(ロックピンは必ず取り付けてください。)
7.ベースキャップ
樹脂製のため、フロアに傷をつけにくくなっています。

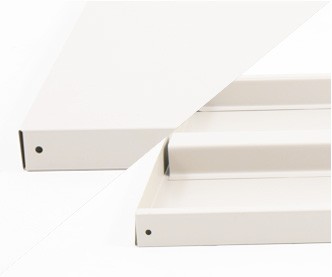

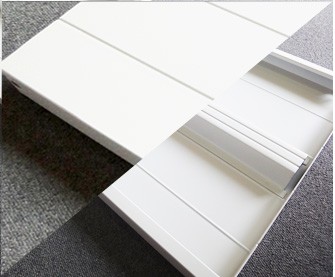

※棚板の仕様が変わりました。 ※前モデルでも使用可能

(2011年9月30日まででお買い上げのお客様)

(2011年9月30日まででお買い上げのお客様)

(2011年10月1日以降、お買い上げのお客様)

(2011年10月1日以降、お買い上げのお客様)

お送りする各部材の数(1台で算出)

※1台に必要な部材です(上記部材名称でも記載)

  • ・支柱×4本
  • ・棚板(段数分)
  • ・ベースキャップ×4個
  • ・棚受け×(段数×2) -2個
  • ・天受け×2個
  • ・間口棧×4本
  • ・セーフティピン×8個

※簡易説明書は付属しております

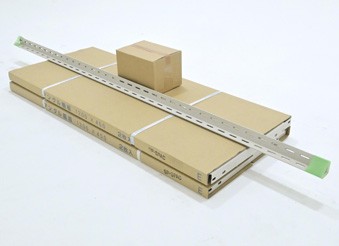

お送りする各部材

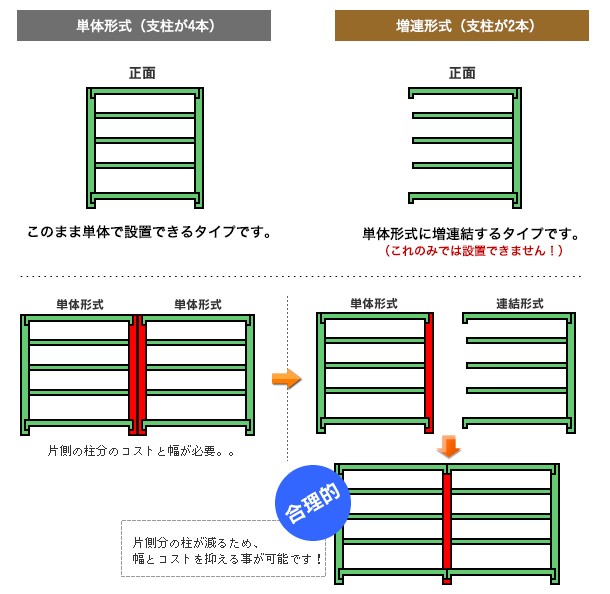

単体形式と増連形式について

お好きなサイズを選んで注文! 太陽設備のラックは「選びやすい」

  • ・横幅900mm~1800mm (90cm~1m80cm) ・高さ900mm~2400mm (90cm~2m40cm)
  • ・奥行きは300mm~600mm (30cm~60cm) ・段数2段~9段
