スチールラック300kg/段 製品仕様

■中量スチールラック(ボルトレス棚)

耐荷重
300kg/段(均等静止荷重)
総耐荷重
1500kg(1台あたり)
ホワイトグレー
サイズ:高さ
900mm, 1200mm 1500mm 1800mm 2100mm 2400mm
サイズ:横幅
950mm 1250mm 1550mm 1850mm
サイズ:奥行き
450mm 600mm 750mm 870mm
実寸法
※実寸法は呼称寸法、各耐荷重毎に異なります。 →詳細はこちら
段の変更
5cm毎 (50mm) 上下移動可能
素材
スチール
塗装
メラミン焼付け塗装
オプション品
こちらをご確認下さい。
  • ※1段あたりの耐荷重は静止状態での均等荷重での算出となります。
  • ※スチール棚の段数・寸法により1台あたりの最大積載可能荷重は変化します。
  • ※グリーンのカラーは写真と実際に届く商品の色味はお客様ご使用のモニターの関係もありますので多少異なります。

寸法図(単体)

正面図・側面図・平面図・支柱
高さ 呼称寸法 900 1200 1500 1800 2100 2400
外寸法(H) 905 1205 1505 1805 2105 2405
横幅 呼称寸法 950 1250 1550 1850
外寸法(W) 950 1250 1550 1850
棚板寸法(x) 833 1133 1433 1733
開口部寸法(a) 840 1140 1440 1740
奥行き 呼称寸法 450 600 750 870
外寸(D) 450 600 750 870
棚板寸法(y) 418 568 718 836
開口部寸法(b) 360 510 660 778
  • ・耐荷重は、1段あたりの平均均等加重を表します。
  • ・奥行870mmの棚板は割板仕様となります。
  • ・本体の外寸に関して、高さは呼称寸法+5mmとなります。
  • ・連結時の横幅(W)は支柱を共有する為、柱1本分の幅(55)が短くなります。
    例)横幅1850の単体と横幅1850の棚を連結で設置する場合、→外寸:1850+(1850-55)=3645

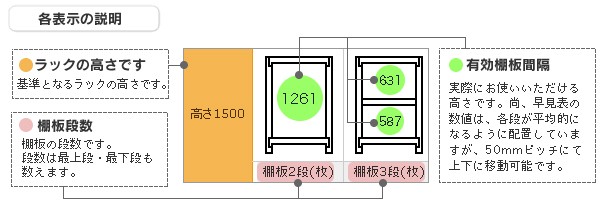

各表示の説明

下の表はスチールラックを正面から見た図です。各高さ毎の最低段数~最大段数までの、棚板間隔の数値を表しています。最上段最下段以外は全て50mm単位で移動可能。

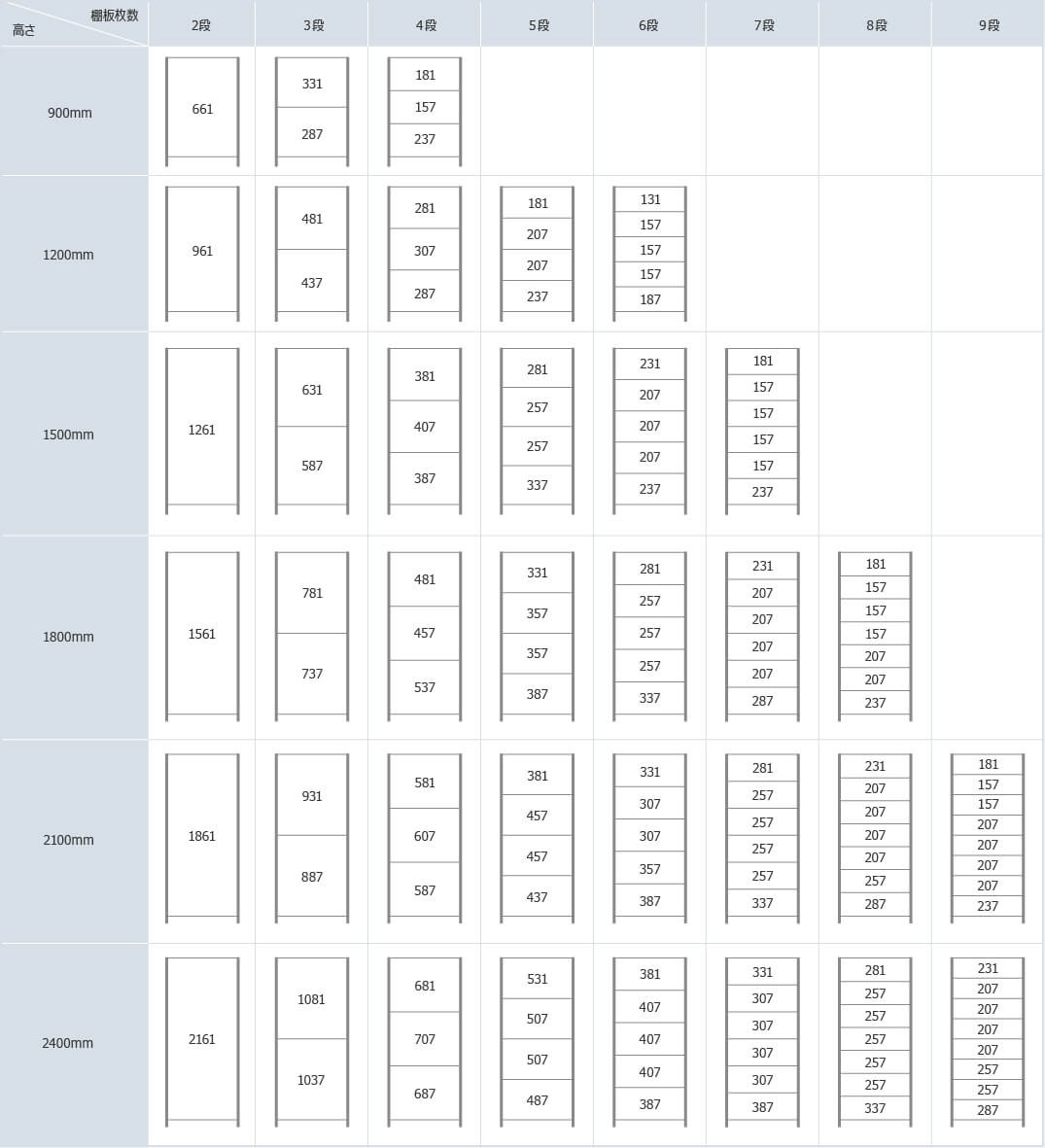

段間隔

※ 段間隔はあくまで目安であり、中間棚の段位置は自由に変更が可能です。

※ 段数も購入後からでも追加することが出来ます。

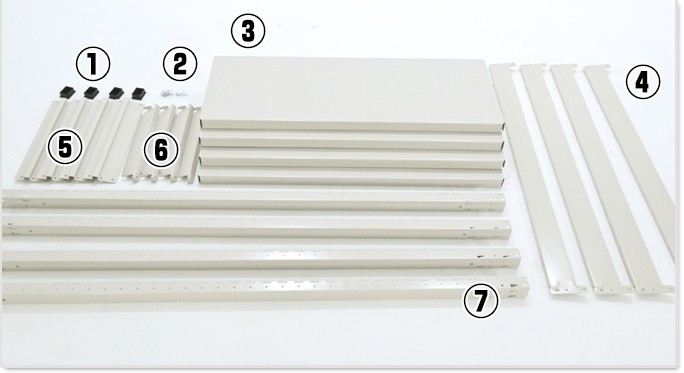

部材
1.ベースキャップ
フロアに傷をつけにくくします。
2.安全ピン
間口棧と支柱をかみ合わせたあとに、抜け防止用として取り付けるピンです。特別な作業はいらず、穴にはめるだけです。
3.棚板
間口方向を角状にまげているため、抜群の耐久性・頑丈さを誇ります。
4.継ぎ梁
独自の形状により、両サイドの横揺れを防ぎます。(ロックピンは必ず取り付けてください。)
5.天地受け
最上段・最下段に取り付ける受け金具です。独自の爪形状によりしっかりと荷重を受け止めます。
6.棚受け
中段に取り付ける受け金具。独自の爪形状によりしっかりと荷重を受け止めます。
7.支柱
四回曲げ加工することによって構造がC字型(コの字型)になり強度がUPしています。棚板の間隔は50ミリピッチで高さの調節が行えます。

お送りする各部材の数(1台で算出)

※1台に必要な部材です(上記部材名称でも記載)

  • ・支柱×4本
  • ・棚板(段数分)
  • ・ベース金具×4個
  • ・棚受け×(段数×2) 個
  • ・天地受け×4個
  • ・間口棧×4本
  • ・安全ピン×16個

※簡易説明書は付属しております

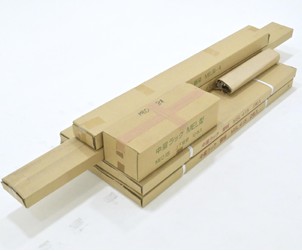

お送りする各部材

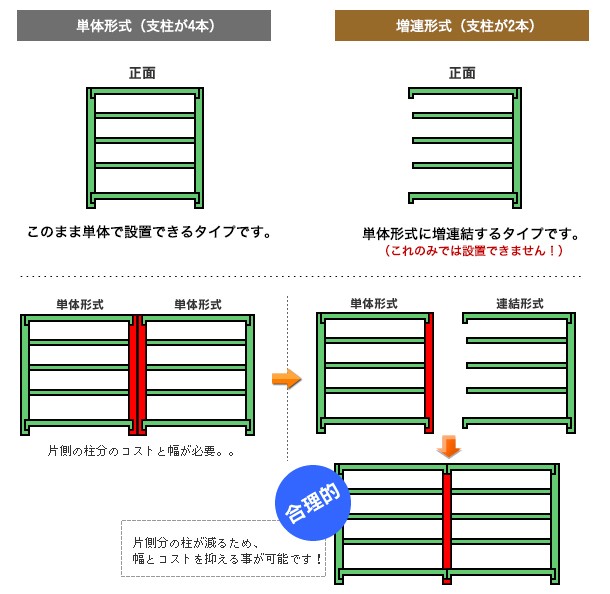

スチールラックの単体形式と増連形式について

\ カンタン!お気軽に! /

お好きなサイズを選んで注文! 太陽設備のラックは「選びやすい」

  • ・横幅900mm~1800mm (90cm~1m80cm) ・高さ900mm~2400mm (90cm~2m40cm)
  • ・奥行きは300mm~600mm (30cm~60cm) ・段数2段~9段
